Jaka jest różnica między stawem pryzmatycznym a stawem obrotowym w robotyce?

W dziedzinie robotyki stawy są niedocenionymi bohaterami, którzy umożliwiają ruch i funkcjonalność systemów robotycznych. Dwa podstawowe typy stawów, które odgrywają kluczową rolę w robotyce, to stawy pryzmatyczne i stawy obrotowe. Zrozumienie różnic między tymi dwoma typami połączeń jest niezbędne zarówno dla inżynierów, badaczy, jak i entuzjastów, ponieważ może znacząco wpłynąć na projekt, wydajność i zastosowanie systemów robotycznych. Jako dostawcaZłącze pryzmatyczne w robotyce, jestem dobrze zaznajomiony z charakterystyką i zastosowaniem tych połączeń i cieszę się, że mogę podzielić się z Tobą moimi spostrzeżeniami.

Połączenia pryzmatyczne: ruch liniowy w rdzeniu

Złącze pryzmatyczne, zwane również złączem przesuwnym, umożliwia liniowy ruch pomiędzy dwoma ogniwami w systemie robotycznym. Ten typ przegubu umożliwia robotowi poruszanie się po linii prostej, podobnie jak w przypadku wsuwania i wysuwania szuflady. Połączenia pryzmatyczne są powszechnie stosowane w zastosowaniach, w których wymagane jest przemieszczenie liniowe, np. w ramionach robotów do operacji podnoszenia i umieszczania, siłownikach liniowych i robotach bramowych.

Jedną z kluczowych zalet złączy pryzmatycznych jest ich prostota i precyzja. Zapewniają dokładny ruch liniowy, co ma kluczowe znaczenie w zastosowaniach, w których wymagane jest precyzyjne pozycjonowanie. Na przykład w środowisku produkcyjnym złącze pryzmatyczne można wykorzystać do przesunięcia ramienia robota w określone miejsce w celu pobrania komponentu z dużą dokładnością. Dodatkowo złącza pryzmatyczne wytrzymują duże obciążenia, dzięki czemu nadają się do zastosowań wymagających dużych obciążeń.

NaszZłącze pryzmatyczne w robotyceprodukty zostały zaprojektowane z wykorzystaniem wysokiej jakości materiałów i zaawansowanych technik inżynieryjnych. Oferują płynny i niezawodny ruch liniowy, charakteryzując się niskim tarciem, wysoką sztywnością i długoterminową trwałością. Przeguby te są dostępne w różnych rozmiarach i konfiguracjach, aby sprostać różnorodnym potrzebom różnych zastosowań robotycznych.

Przeguby obrotowe: swoboda rotacyjna

Z kolei przeguby obrotowe umożliwiają ruch obrotowy pomiędzy dwoma ogniwami. Działają podobnie do zawiasów, umożliwiając robotowi obrót wokół ustalonej osi. Przeguby obrotowe są szeroko stosowane w ramionach robotycznych, gdzie zapewniają elastyczność poruszania ramieniem w różnych kierunkach i wykonywania złożonych zadań.

Główną zaletą stawów obrotowych jest ich zdolność do zapewnienia szerokiego zakresu ruchu. Mogą obracać się o 360 stopni lub więcej, w zależności od projektu, umożliwiając robotom osiąganie różnych pozycji i orientacji. Dzięki temu idealnie nadają się do zastosowań takich jak spawanie, malowanie i montaż, gdzie robot musi uzyskać dostęp do różnych części przedmiotu obrabianego.

Przeguby obrotowe oferują również wysoki moment obrotowy, który jest niezbędny do podnoszenia i manipulowania ciężkimi przedmiotami. Można je zaprojektować z różnymi przełożeniami, aby osiągnąć pożądany moment obrotowy i prędkość. Na przykład w dużym robocie przemysłowym przegub obrotowy o wysokim momencie obrotowym można zastosować do łatwego podnoszenia i przenoszenia ciężkich komponentów.

Jeśli szukasz wysokowydajnych przegubów obrotowych, naszeModuły przegubowe robotów o wysokim momencie obrotowymsą doskonałym wyborem. Moduły te zostały zaprojektowane tak, aby zapewniać wysoki moment obrotowy, płynny obrót i precyzyjne sterowanie, zapewniając optymalną wydajność w różnych zastosowaniach robotycznych.

Kluczowe różnice między złączami pryzmatycznymi i obrotowymi

Typ ruchu

Najbardziej oczywistą różnicą między stawami pryzmatycznymi i obrotowymi jest rodzaj ruchu, jaki zapewniają. Przeguby pryzmatyczne zapewniają ruch liniowy, natomiast przeguby obrotowe zapewniają ruch obrotowy. Ta różnica w typie ruchu określa zastosowania, do których najlepiej nadaje się każdy typ złącza. Na przykład, jeśli robot musi przesuwać komponent po linii prostej, właściwym wyborem będzie złącze pryzmatyczne. Z drugiej strony, jeśli robot musi obrócić obiekt lub osiągnąć inny kąt, bardziej odpowiedni będzie przegub obrotowy.

Projekt i struktura

Przeguby pryzmatyczne składają się zazwyczaj z mechanizmu przesuwnego, takiego jak prowadnica liniowa lub śruba kulowa, co pozwala na płynny ruch liniowy. Często są projektowane tak, aby były kompaktowe i lekkie, dzięki czemu nadają się do zastosowań, w których przestrzeń jest ograniczona. Natomiast przeguby obrotowe mają zwykle bardziej złożoną strukturę, obejmującą wał, łożyska i koła zębate. Zostały zaprojektowane tak, aby wytrzymywać duże siły obrotowe i zapewniać stabilny obrót.

Obciążenie - Nośność

Zarówno przeguby pryzmatyczne, jak i obrotowe mogą wytrzymać różne poziomy obciążeń, ale ich charakterystyka nośna jest inna. Połączenia pryzmatyczne lepiej radzą sobie z obciążeniami osiowymi, ponieważ są zaprojektowane tak, aby poruszać się po linii prostej. Mogą przenosić duże obciążenia wzdłuż kierunku ruchu. Z drugiej strony złącza obrotowe są bardziej odpowiednie do przenoszenia obciążeń promieniowych i skrętnych. Są w stanie wytrzymać siły powstające podczas obrotu i są często używane w zastosowaniach, w których robot musi podnosić i obracać ciężkie przedmioty.

Precyzja i kontrola

Połączenia pryzmatyczne mogą zapewnić wysoką precyzję pozycjonowania liniowego. Można nimi precyzyjnie sterować, aby przemieszczać się w określone miejsce, co czyni je idealnymi do zastosowań wymagających precyzyjnego ruchu liniowego. Przeguby obrotowe zapewniają również wysoką precyzję pozycjonowania obrotowego. Można je sterować tak, aby obracały się pod określonym kątem, co ma kluczowe znaczenie w zastosowaniach takich jak zrobotyzowane spawanie i montaż. Jednakże algorytmy sterowania dla przegubów pryzmatycznych i obrotowych mogą się różnić ze względu na różne rodzaje ruchu.

Zastosowania złączy pryzmatycznych i obrotowych

Zastosowania połączeń pryzmatycznych

• Wybieraj i umieszczaj roboty: Przeguby pryzmatyczne są powszechnie stosowane w robotach typu pick-and-place do przesuwania efektora końcowego po linii prostej w celu podnoszenia i umieszczania przedmiotów. Zapewniają niezbędny ruch liniowy dla dokładnego pozycjonowania.
• Siłowniki liniowe: Przeguby pryzmatyczne są głównym elementem siłowników liniowych, które są stosowane w różnych gałęziach przemysłu do przekształcania ruchu obrotowego w ruch liniowy. Są stosowane w takich zastosowaniach, jak obrabiarki, systemy automatyki i produkcja samochodów.
• Roboty bramowe: Roboty bramowe wykorzystują przeguby pryzmatyczne do poruszania się wzdłuż osi X, Y i Z, zapewniając duży obszar roboczy i wysoką precyzję pozycjonowania. Są szeroko stosowane w produkcji na dużą skalę i w logistyce.

Wspólne aplikacje Revolute

• Ramiona Robotyczne: Przeguby obrotowe to kluczowe elementy ramion robotów, umożliwiające im obracanie się i osiąganie różnych pozycji i orientacji. Są wykorzystywane w szerokim zakresie zastosowań, w tym w spawaniu, malowaniu, montażu i transporcie materiałów.
• Roboty humanoidalne: Stawy obrotowe są używane w robotach humanoidalnych w celu naśladowania ruchu ludzkich stawów, takich jak ramiona, łokcie i kolana. Zapewniają elastyczność i zakres ruchu wymagany do ruchu ludzkiego.
• Roboty powietrzne: W niektórych robotach powietrznych przeguby obrotowe służą do kontrolowania ruchu skrzydeł lub śmigieł, umożliwiając precyzyjne sterowanie lotem.

Dlaczego warto wybrać nasze złącza pryzmatyczne?

Jako wiodący dostawcaZłącze pryzmatyczne w robotyce, oferujemy naszym klientom szereg korzyści. Nasze przeguby pryzmatyczne zostały zaprojektowane przy użyciu najnowocześniejszej technologii i wysokiej jakości materiałów, co zapewnia niezawodne działanie i długoterminową trwałość. Oferujemy szeroką gamę produktów spełniających różnorodne potrzeby różnych zastosowań robotycznych, od projektów badawczych na małą skalę po zastosowania przemysłowe na dużą skalę.

Nasz zespół doświadczonych inżynierów może zapewnić wsparcie techniczne i usługi dostosowywania, które pomogą Ci wybrać odpowiednie złącze pryzmatyczne dla konkretnego zastosowania. Oferujemy również konkurencyjne ceny i szybkie terminy dostaw, dzięki czemu możesz otrzymać potrzebne produkty na czas.

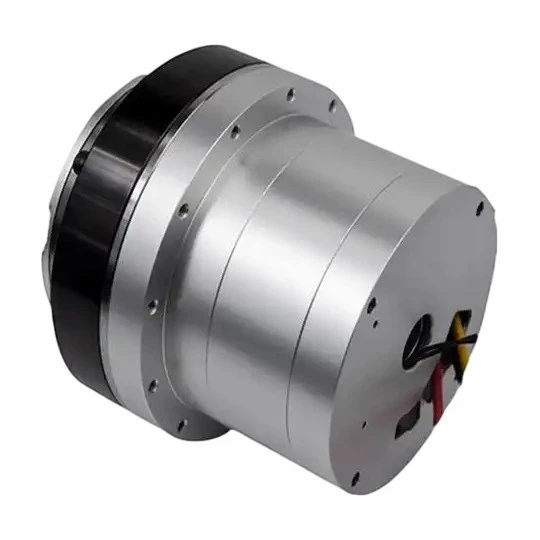

Jeśli jesteś zainteresowany naszymiZłącze pryzmatyczne w robotyceprodukty lub naszeLekkie moduły przegubowe, zachęcamy do kontaktu w celu szczegółowej dyskusji. Nasi eksperci są gotowi pomóc Ci w znalezieniu najlepszych rozwiązań dla Twoich potrzeb w zakresie robotyki. Niezależnie od tego, czy jesteś start-upem chcącym opracować nowy system robotyczny, czy też firmą o ugruntowanej pozycji, która chce unowocześnić istniejące roboty, możemy zapewnić wsparcie i produkty, których potrzebujesz.

Wniosek

Podsumowując, złącza pryzmatyczne i obrotowe to dwa podstawowe typy połączeń w robotyce, każdy z nich ma swoje unikalne cechy i zastosowania. Zrozumienie różnic między tymi dwoma typami połączeń ma kluczowe znaczenie dla projektowania i opracowywania skutecznych systemów robotycznych. Jako dostawcaZłącze pryzmatyczne w robotyce, jesteśmy zobowiązani do dostarczania produktów wysokiej jakości i doskonałej obsługi klienta. Jeśli masz jakiekolwiek pytania lub potrzebujesz dodatkowych informacji na temat naszych produktów, nie wahaj się z nami skontaktować. Z niecierpliwością czekamy na współpracę z Tobą przy realizacji Twoich projektów robotycznych.

Referencje

• Craig, JJ (2005). Wprowadzenie do robotyki: mechanika i sterowanie . Sala Pearson Prentice.
• Siciliano, B., Sciavicco, L., Villani, L. i Oriolo, G. (2008). Robotyka: modelowanie, planowanie i sterowanie. Skoczek.
